电热水锅炉

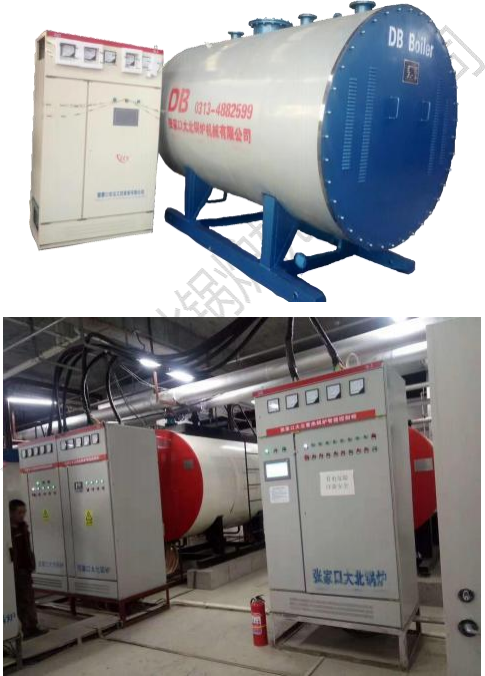

电加热锅炉产品简介

A、我公司生产的电加热锅炉，电作为加热源无噪音、无污染、清洁卫生、而且环保，锅炉采用优质不锈钢电加热管材料的电加热元件，确保安全和耐用性；

B、我公司生产的电加热锅炉热效率高达98%，控制器自由选配，运行过程全自动化，具有电热元件分段投切，循环启停，自动补水，缺水、保温，具备进、出水压力监控；系统内温度、压力监控及保护功能，漏电、漏水、泄压、低温等报警等保护功能；具备自排气超压泄压组合水路，防超压保护系统；

C、我公司生产的电加热锅炉具备水位、水压互检系统，具备干烧保护及报警功能；内置膨胀水箱，恒定系统水压。

D、我公司生产电加热锅炉具有漏电前置保护、漏电瞬间保护等多重防漏电保护功能；

E、我公司生产的电加热锅炉具备模组化控制设计；可分组工作、方便检修。

F、我公司生产的电加热锅炉外观简洁大方、省心省电带有故障自检系统，有多个自定义开关时间段，操作简单，具有蓄能保温，可充分利用夜间低谷电加热功能；

G、我公司生产的电加热锅炉机电分体化，选配高性能接触器，内装分支路熔丝保护、电源开关指示灯等，实现真正的绿色，环保节能。是用户采暖供热最理想的选择；

H、我公司生产的电加热锅炉整体控制系统应 1%-100%功率可调，具备节能环保特性；

I、我公司生产的电加热锅炉供热水温度在 5-85 度区间内，可自主设定出水温度；加热内胆具备抗水垢、无损耗、不氧化的特点；

J、我公司生产的电加热锅炉具备温控识别技术，分区分组加热，可根据环境温度自动调节输出功率；供电电压变化时，电功率恒定确保安全与使用效果；具备全天候恒温运行，达到恒温舒适节能效果。

配套全自动控制柜概述及特点

A、控制系统概述

锅炉控制系统采用工业用触摸屏与 PLC 组态方式，通过智能程序设计算法和逻辑控制以及数字调节，对锅炉加热系统以及水循环系统进行自动控制，从而达到人工智能、无人值守、节能降耗的目的。该系统具有高端智能、操作简便、安全可靠等优点，可通过设置参数，显示数据报表，或以曲线和动画等形式描绘和监控多种被控设备的工作状态和运行数据，实现对系统自动控制。智能控制器加上外部可扩展 I/O 模块能实现复杂的运算、判断、数据处理与通信、也能进行连续过程的PID 回路控制、并能与上位机构成复杂的控制系统，如 DCS等，实现多维过程的综合自动化。对系统实行全方位数据整合控制达到热量供需平衡。

B、控制系统结构

该系统由电锅炉触摸屏PLC 控制箱和电锅炉动力柜以及外部水路循环补水控制柜共同组成。其中触摸屏控制箱直接采集现场温度测点进行自动控制和显示，并预留远程通讯接口以便于后期级联中控。动力柜则是通过电源的自动投切控制电加热管的接通与断开。水泵控制柜包括循环泵联锁控制和补水泵定压控制保证了系统管网的安全

稳定运行。

系统接口示意图

C、控制系统功能及特点

系统具有手动/自动连续或位式投切加热、分时分区定时温控、温度曲线补偿、智能防冻控制、报警联锁、多级通讯、级联控制等多种运行机制。控制柜采用多功能宽屏真彩触摸屏作为现场控制人机界面，采用PLC 作为控制核心，通过以太网或 MODBUS 现场总线与上位机通讯，使其在就地也可以操作自如，灵活开放。在全网运行过程中，系统将数据采集、分析、处理，并可靠、高效地上传下发指令，保证整个自动控制系统安全、稳定运行。

◇自动控制、安全可靠

采用先进微机控制器，实现供热全自动（自动分组投切，自动温控调节、分时温控调节等）。电加热根据温度控制锅炉功率，循环泵和分支电动阀根据温度、压力稳步控制，配备室内外温度系数补偿提高网热分配效率，加之时间与温度曲线合理分配热源，保证不同时间段温度自由设定，最终实现区域化集中自动温度调节。系统同时具有缺水、自动断电警报、温度超高停炉报警、电流保护、漏电保护等强大的保护功能保证运行安全可靠。

◇锅炉电加热自动调节

锅炉根据出水温度控制电加热负荷，实现经济运行。以供热温度作为衡量耗电量的控制标准，采用增量式PID 间歇按需自适应分段调节模式进行优化控制。在确保负荷需求后实现对锅炉集中控制与显示，手动、自动无扰转换。调节方式多样，控制模式齐全，可以为用户量身定制适合现场工况的超优系统。

◇室外温度补偿(选配)

根据出水温度的运行情况以及当地室外温度曲线图，系统可以自动绘制温度补偿曲线，对锅炉进行补偿运行，实现节能降耗供需平衡。

◇自动定时启停(分时温控、上下班模式、夜间日间模式)

系统可以设定多段控制时间，在时间设置选项中设置启动/停止时间，在阶段选项设置定时启停时间并确认使能则可对锅炉进行分时控制。当启用定时控制后系统进入各自时间段自动根据温度调节控制，实现某一时段自由控制。定时设定可根据客户自身要求设置成上下班控制或夜间日间控制模式。

◇防冻节能控制(选配)

当外界温度偏低，但是锅炉处于停止运行状态，此时需要适当运行，保证系统不受外界温度影响。

◇参数设定功能

参数设定界面为报警参数和恢复出厂设置选择设定，报警参数需根据现场实际使用情况设定。

◇曲线分析功能(选配)

曲线视图界面分为实时曲线和历史曲线。曲线视图显示了系统多种曲线，点击相应按钮可随意查询各曲线状态。

◇数据报表功能(选配)

数据集中采集锅炉及供水管道、回水管道上的温度等参数。所有数据都由相应传感器采集模拟量型号   或经过变送或经过换算传输到各站采集中心，由智能传输系统统一将数据远程上传。所有数据除流程图实时显示外可以在实时或历史数据报表中查看。历史报表视图分为时报表和日报表。报表显示了系统数据每时/日完整信息。点击相应按钮可随意查询各报表数据。

◇实时报警与连锁

系统具有实时报警及历史报警查询功能，可以查看系统历史报警数据信息，报警发生后，系统会根据设定的时间自动执行相应的联锁保护程序，大大增强了设备使用的安全性。用户可以通过此界面查看报警信息包括报警发生日期、时间、状态等，及时了解报警点及报警原因，然后有针对性地排除报警。极限和设备故障等报警，配备声光报警器以及远程诊断和维护功能，操作员方便，提高了系统安全可靠性。具体报警如下：

1、出水温度超高报警及连锁停炉

2、回水温度达到某一限值自动停炉

3、锅筒压力报警及连锁停炉

4、分支出水温度超限报警

5、分支出水压力超限报警

6、总回水压力超限报警

7、各路水泵故障报警
